非固化型防水涂料與卷材相結合，在施工方法、施工條件、施工時間等方面都比傳統的卷材防水有很大的優勢。樣可以大大縮短施工時間，減少施工對環境的影響，減少環境因素的數量。滲漏造成的施工缺陷，因此，它被廣泛應用于現代建筑的屋面和地下室防水。那么，不固化防水涂料與膜的復合方法應該如何施工呢？

施工準備

（一）基面。立墻基層表面應堅實、平整、清潔、干燥?；炷帘砻娌坏糜蟹涓C、孔洞、凸出的鋼筋頭和模板接頭。如果不符合要求，應重新整平。

外墻滲透管固定牢固，基面陰陽角倒角為50×50mm。

（二）現場保管要求。材料應輕拿輕放，并按規范要求存放在現場的適當位置。材料應避免陽光直射和低溫，可能會導致非個人損害的材料。不要將材料分層堆放，避免壓縮和變形。

施工過程。

基層驗收→基層處理→涂基層處理劑→熱熔免固化橡膠瀝青防水涂料→非固化橡膠瀝青防水涂料→鋪設自粘防水卷材→機械固定卷材→淋巴結處理→封閉、固定、密封→防水層自檢修補→驗收。

基層處理：基層表面應牢固、平整、干燥、清潔、無灰塵、無油污，四角應做成50mm×50mm斜面或50mm半徑圓角。

基層處理劑的涂抹：將基層處理劑均勻涂抹在合格的基層上。刷前應徹底攪拌處理劑。涂刷時，厚度應均勻，底部不得有滲漏或堆積。遵循先高后低、先標高后平面的原則。待涂漆基材處理劑干燥后，即可鋪設自粘膜。

熱熔膠非固化橡膠瀝青防水涂料：施工前應將非固化橡膠瀝青防水涂料在加熱罐中以液態加熱，達到規定的熱使用溫度后方可施工。手動刮削加熱溫度≥120℃，噴涂溫度≥150℃。

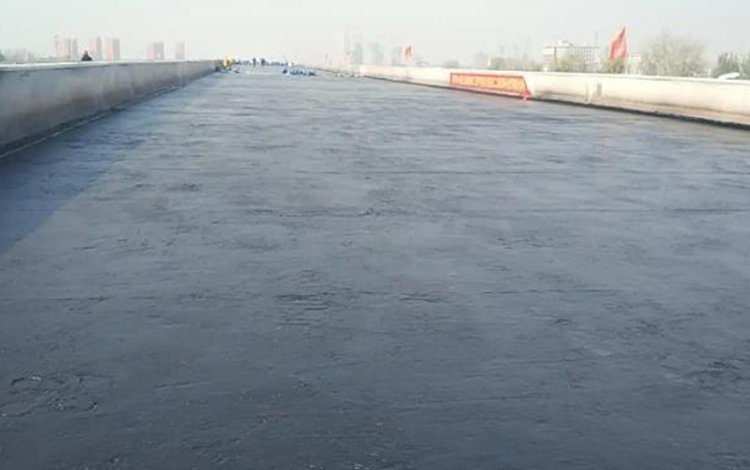

非固化橡膠瀝青防水涂料施工：在基層上均勻刮涂或噴涂加熱槽內的非固化橡膠瀝青防水涂料，厚度為1刮完未固化橡膠瀝青防水涂料后，在3分鐘內將自粘防水卷材卷起來，然后輕輕刮去卷材表面，排出內部空氣。膜與未固化橡膠瀝青防水涂料應粘結牢固。

卷鋪自粘防水卷材：基層涂刷非固化橡膠瀝青防水涂料后，立即卷鋪自粘防水卷材。鋪貼薄膜時，應輕刮薄膜表面，排出內部空氣，使薄膜與液體橡膠粘結牢固。

自粘防水卷材搭接寬度為80mm，較窄部分不小于70mm。重疊的邊緣要用壓輪壓緊。卷材粘貼完畢后，應立即用鋼釘或膨脹螺絲固定。固定位置距線圈邊緣10mm，間隔500mm，用線圈覆蓋。
