js防水涂料出現(xiàn)的六個(gè)問(wèn)題及解決方法，一定有你不知道的

文章出處：責(zé)任編輯：查看手機(jī)網(wǎng)址人氣：-發(fā)表時(shí)間：2021-10-08 16:16:00【大中小】

聚合物水泥（JS）防水涂料，是以優(yōu)質(zhì)改性聚合物乳液和水泥為主要原料,添加多種助劑、填充料經(jīng)科學(xué)加工制得的雙組分水性防水涂料。

具有良好的物理性能、施工性能和環(huán)保性能。

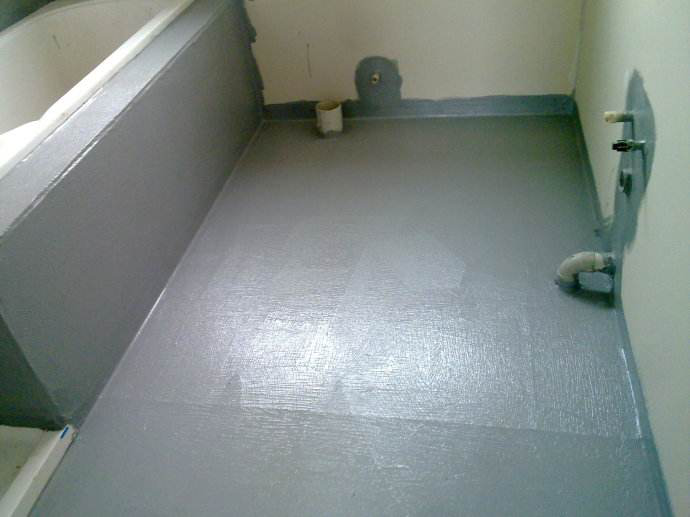

適用于衛(wèi)生間、廚房、樓地面、陽(yáng)臺(tái)、非外露屋面的防水、防潮。


材料解析

NO.1

問(wèn)題描述：涂膜干得慢、難固化。

原因分析：配料多加水、多加粉料，涂膜過(guò)厚，涂膜分層。

預(yù)防措施：按產(chǎn)品使用規(guī)定配料，多次薄涂。

補(bǔ)救措施：等待干燥。

NO.2

問(wèn)題描述：涂料結(jié)塊

原因分析：水泥的成膜固化是通過(guò)水分揮發(fā)和水泥水化實(shí)現(xiàn)的。配好的JS防水涂料即使是密封保存，也不能阻止水泥的水化反應(yīng)，時(shí)間一久就會(huì)結(jié)塊。

預(yù)防措施：材料攪勻后在1h內(nèi)用完。

補(bǔ)救措施：無(wú)法使用

NO.3

問(wèn)題描述：立面流掛
原因分析：外摻水過(guò)量，一次涂膜過(guò)厚，施工時(shí)風(fēng)大。
預(yù)防措施：按照產(chǎn)品規(guī)定加水，多次薄涂，避免在大風(fēng)天施工。
補(bǔ)救措施：按規(guī)定配料繼續(xù)涂覆以達(dá)到規(guī)定厚度，或進(jìn)行后續(xù)施工覆蓋。

案例：
某工地投訴JS防水涂料立面涂刷流掛嚴(yán)重，到現(xiàn)場(chǎng)做樣板后發(fā)現(xiàn)并無(wú)明顯流掛。在現(xiàn)場(chǎng)施工時(shí)，用輥筒蘸料以后一直在一條線上來(lái)回滾刷，然后再次蘸料，在另外一條線上滾刷，最終的涂刷厚度比較厚，導(dǎo)致出現(xiàn)淚點(diǎn)。
施工時(shí)，輥筒左右移動(dòng)涂刷并在一定區(qū)域內(nèi)橫向輕掃后，淚點(diǎn)現(xiàn)象可基本避免。
NO.4

問(wèn)題描述：首次涂刷后出現(xiàn)針孔
原因分析：基層過(guò)于干燥，涂料涂覆后水分迅速滲入基層，基層空隙內(nèi)的空氣被排出，使涂膜出現(xiàn)針孔。
預(yù)防措施：涂刷前充分潤(rùn)濕基面，材料可適當(dāng)多加水調(diào)稀，第一層薄涂打底。
補(bǔ)救措施：后續(xù)施工可覆蓋。

NO.5

問(wèn)題描述：涂膜與基層粘結(jié)不牢易脫落。

原因分析：基面有浮塵或者基層強(qiáng)度低，基層條件差。

預(yù)防措施：注意基層養(yǎng)護(hù)，基層清理至無(wú)浮塵、無(wú)油污、無(wú)明水后施工。

補(bǔ)救措施：若情況嚴(yán)重，需將涂膜鏟除，修補(bǔ)基層后重新施工。

NO.6

問(wèn)題描述：陰角、管根開(kāi)裂。

原因分析：

根本原因是涂膜表層、里層的干燥速度不一致，產(chǎn)生的收縮不一致，導(dǎo)致開(kāi)裂。涂層越厚，越容易開(kāi)裂。
陰角位置涂膜厚度遠(yuǎn)大于平面涂膜厚度。
在干燥過(guò)程中，陰角處涂膜產(chǎn)生的收縮不一致情況遠(yuǎn)大于平面，容易在陰角處發(fā)生應(yīng)力集中，因此陰角易開(kāi)裂。
同理，管根、落水口等部位也容易產(chǎn)生開(kāi)裂。

預(yù)防措施：

補(bǔ)救措施：

若裂縫很細(xì)，直接用涂料補(bǔ)涂，來(lái)回涂刷覆蓋縫隙即可，干燥后即可下一道工序；

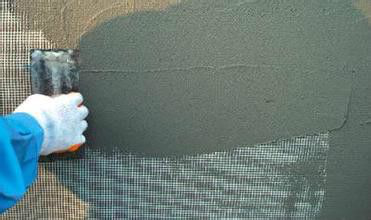

若裂縫較粗，鏟掉陰角部位開(kāi)裂的原防水層（墻地面各150mm寬），用砂漿或堵漏靈在陰角抹弧之后，先薄刷一遍涂料，貼上網(wǎng)格布確保無(wú)褶皺，隨即涂料覆蓋網(wǎng)格布，陰角部位涂料完全干燥后，再大面涂刷防水涂料。

下一篇：防水涂料施工原理你知道嗎？趕緊進(jìn)來(lái)看看上一篇：防水涂料的攪拌方法，你知道嗎？

此文關(guān)鍵字：[db:標(biāo)簽]
