防水施工中可能會遇到很多問題，每一種防水材料的處理方法可能會有不同，比如在做聚氨酯防水涂料施工時很多人都會有些問題，那么在做防水時，該如何處理防水材料呢？怎樣解決防水施工中的這些難題呢？今天和大家分享決聚氨酯防水涂料施工要點(diǎn)，幫您解決聚氨酯防水涂料施工難題。

第一大問題：粘度
       （1）涂料本身粘度很大，施工費(fèi)力。

（2）客戶采用輥涂和刷涂的方式，則需要更小的粘度，以利施工。

解決方法：建議采用橡膠或金屬刮板刮涂施工，不宜采用輥涂或刷涂的方式進(jìn)行施工。添加稀釋劑，應(yīng)先做小試驗(yàn)。

溫馨提示：當(dāng)然，建議盡量不添加稀釋劑。

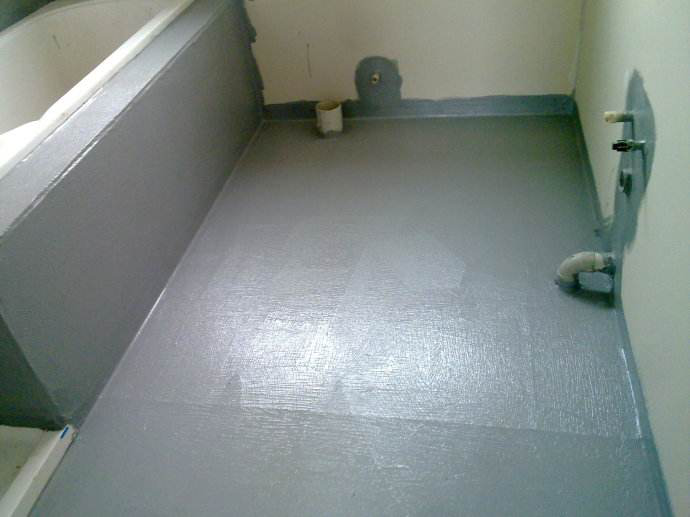

聚氨酯防水涂料施工方法

基面要求堅(jiān)固、平整、干凈、無灰塵、無油污、無明水等。

用橡膠刮板將涂料均勻地涂刮在基面上，后一道涂刮方向與前一道涂刮方向垂直。

涂層表干時間常溫下約為8個小時，每次涂覆的間隔時間以前道涂抹層不粘腳為準(zhǔn)，一般需涂刷2~3遍。

參考用量：成膜厚度1.5mm，用量約2.1kg/㎡。

第二大問題：涂膜出現(xiàn)大量的氣泡或小孔

在以下情況下施工，涂膜易出現(xiàn)大量的氣泡或小孔：

（1）天氣潮濕或下雨。不要在潮濕或下雨天施工，下雨后要等基層干燥后再施工，施工后要做好防雨措施。

（2）客戶在使用時添加入了低沸點(diǎn)稀釋劑，稀釋劑快速揮發(fā)易出現(xiàn)氣泡或小孔。

（3）天氣炎熱，基層溫度高，建議遮陽或傍晚施工。

（4）疏松多孔基層，應(yīng)使用專用基層處理劑進(jìn)行基層處理，或?qū)⑼苛线m當(dāng)稀釋，第一遍薄涂，以封閉基層孔隙。

（5）單組分產(chǎn)品：一次涂膜太厚，建議適當(dāng)薄涂。

（6）雙組分產(chǎn)品：應(yīng)在開放時間內(nèi)施工完畢，尤其是夏季高溫；避免因過高速度攪拌引入大量氣泡；配比不對，也會有氣泡產(chǎn)生。

解決方法：對因以上原因而產(chǎn)生大量起泡或氣孔部分，建議鏟除重做，或者等到涂膜干燥后，在上面再重做一層防水層。

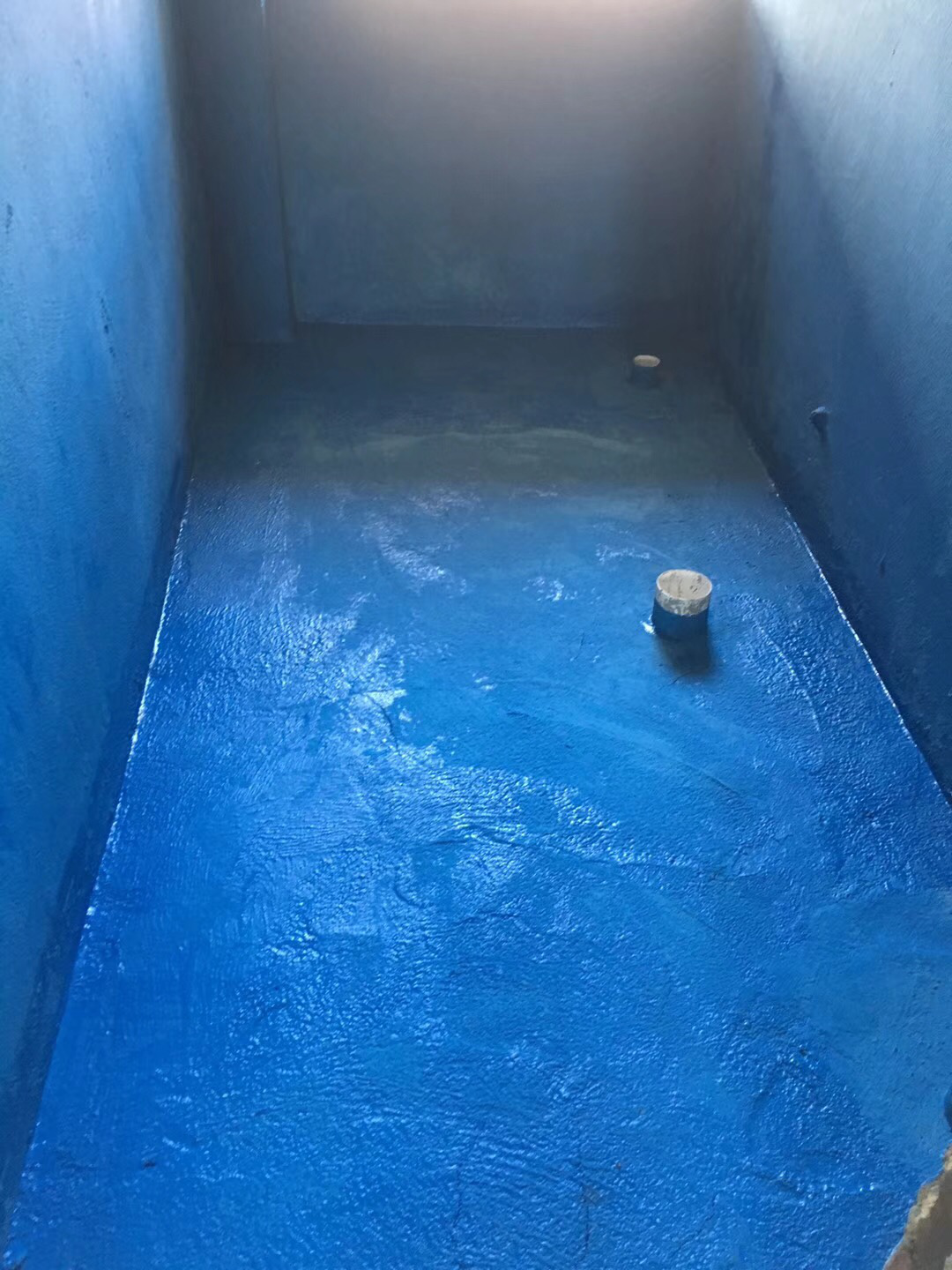

水性聚氨酯防水涂料施工要求

水性聚氨酯防水涂料是屬于環(huán)保型高分子聚合物彈性防水材料，產(chǎn)品無毒無味，具有良好的粘結(jié)和不透水性，對砂漿水泥基石面和石材，金屬制品都有很強(qiáng)的粘附力。產(chǎn)品的化學(xué)性質(zhì)穩(wěn)定，能長期經(jīng)受日光的照射、雨水浸泡、強(qiáng)度高、延伸率大、彈性好、防水效果好。

施工注意事項(xiàng)：

1、基面須穩(wěn)固、潔凈、平整光滑、無浮塵、無油污、無脫落物

2、用毛刷或滾筒均勻的涂刷在基面上，不可漏刷；

3、涂刷第二道以前一道涂膜以手指按壓不粘手為準(zhǔn)；

4、陰陽角要認(rèn)真仔細(xì)施工；

5、氣溫低于5℃時，不得施工，雨、雪天氣禁止施工。

第三大問題：涂膜不干或干燥慢；沒強(qiáng)度或強(qiáng)度不夠

在以下情況下施工，涂膜易出現(xiàn)發(fā)粘，不干或干燥慢，沒強(qiáng)度或強(qiáng)度不夠等現(xiàn)象：

（1）聚氨酯在低溫時通常干燥比較慢。一般干燥時間約24小時，低溫時干燥需要2天或更長的時間（視具體的溫濕度而定），溫度越低，干燥時間越長。

（2）添加不合適的稀釋劑或使用不干燥的容器，會影響產(chǎn)品干燥和性能。

（3）雙組分沉淀或配比不對或攪拌不均勻，使用前應(yīng)攪拌均勻，并嚴(yán)格按推薦配比準(zhǔn)確計(jì)量，并用機(jī)械攪拌設(shè)備充分混合均勻。

解決方法：若施工后出現(xiàn)上述現(xiàn)象，已經(jīng)影響了防水性能，需要鏟除重做。

第四大問題：成膜后起鼓或與基層脫落問題

涂料成膜后起鼓或與基層脫落問題的主要原因：

（1）基層疏松或有浮灰或有油性物質(zhì)，施工前應(yīng)徹底清除此類物質(zhì)。

（2）使用不合適的基層處理劑（如冷底子油），嚴(yán)禁使用不合適的基層處理劑。

（3）基層有水或潮濕，應(yīng)等基層干燥后再施工。

（4）涂膜沒有完全干燥就進(jìn)行閉水實(shí)驗(yàn)或打保護(hù)層，應(yīng)完全干燥后在再進(jìn)行下道工序。

（5）雙組分配比不準(zhǔn)或混合不均。

（6）施工方案不合適，不建議與水性涂料混用。若在水性涂料上涂刷聚氨酯防水涂料，應(yīng)徹底讓下面的水性涂料涂膜徹底干燥。

解決方法：涂料成膜后起鼓或與基層脫落，需要將起鼓或脫落部分鏟除重做，必要時應(yīng)重新進(jìn)行基層處理。

911油性聚氨酯是一種雙組份反應(yīng)固化型高分子防水涂料，是由含異氰酸酯基（-NCO）的聚氨酯預(yù)聚體（甲組份）和含有多羥基（-OH）固化體、以增塑劑、增粘劑、防霉劑、稀釋劑等助劑的混合物（乙組份）組成。兩組份按一定比例混合，攪拌均勻后涂刷在基面上形成富有彈性、堅(jiān)韌又有耐久性的防水涂膜。

911油性聚氨酯施工工藝

1、基面準(zhǔn)備

（1）底材必須堅(jiān)固、平整、干凈，無灰塵、油膩、蠟、脫模劑等以及其它碎屑物質(zhì)；

（2）所有小孔隙、砂眼可用堵漏王加入少許清水拌成濕團(tuán)狀，將其抹平；

2、施工基面要求干燥、堅(jiān)實(shí)、平整、無灰塵、無油污，含水量<8℅

3、涂料的施工通常分兩遍進(jìn)行。將混合后的涂料用橡膠刮板或毛刷均勻地涂刷在基面上，涂刷在垂直的兩個方向上反復(fù)多次進(jìn)行，確保涂料在基面的滲透和粘結(jié)，在第一層涂層固化后(4-8小時)即可進(jìn)行第二遍施工

4、施工完畢后24小時內(nèi)禁止踩踏，全部防水層完全干固后應(yīng)立即做保護(hù)層

911油性聚氨酯施工注意事項(xiàng)

1、混合后的涂料應(yīng)在20分鐘內(nèi)用完，施工溫度宜在5℃以上；

2、施工時要保持空氣流通；

3、尚未用完的涂料必須將桶蓋密封，防止涂料吸潮固化，運(yùn)輸中嚴(yán)防日曬雨淋、碰撞。

第五大問題：產(chǎn)品表面有結(jié)皮問題

結(jié)皮的可能原因：

(1）包裝變形或破損。

(2）客戶打開后放置時間較長，而又沒有采取合理的密封方式。

(3）產(chǎn)品被雨淋，則很容易出現(xiàn)結(jié)皮現(xiàn)象。

解決方法：一般結(jié)皮后，只要沒有完全固化，可以把表面的結(jié)皮揭掉，下面的部分可以正常使用。

第六大問題：施工標(biāo)準(zhǔn)化，仍舊達(dá)不到理想的防水目的。

像這種問題就有可能是防水材料的質(zhì)量問題了，在選擇防水涂料時要注意，聚氨酯防水涂料有很多，聚氨酯防水涂料價(jià)格也會根據(jù)選用不同型號而有所差異，比如雙組份聚氨酯防水涂料和單組份聚氨酯防水涂料價(jià)格就不同。還是建議業(yè)主選用大品牌聚氨酯防水涂料，防水價(jià)格是要核算，但更重要的是衛(wèi)生間防水工程質(zhì)量，不僅要保證不漏，而且要注意家居環(huán)竟問題，最好選用綠色環(huán)保型防水涂料。俗話說防水工程，三分材料七分施工，選好了防水材料加上規(guī)范的施工方法才能做好防水。
